2BE1水环真空泵工作原理，独特结构设计和特点

2BE1水环真空泵工作原理：沃尔姆2BE1系列液环真空泵主要由椭圆形泵体、偏心安装的叶轮、圆盘及端盖等部件组成。通过叶轮的旋转在椭圆形泵体内形成一个液环（此时工作液同时起密封介质，压缩介质和冷却介质三种作用，没有磨损也勿需润滑）。因为叶轮相对于旋转的液环是偏心的，因此液体在叶轮之间的空间往复运动就像活塞在气缸中的运动一样，对泵送介质产生抽吸和压缩的作用。在吸气阶段，液环逐渐远离轮毂将泵送介质（气体）沿轴向从吸气口吸入。在排气阶段液环逐渐逼近轮毂，将泵送介质（气体）沿轴向从排气口排出，从而起到抽取真空的作用。另外，由泵体外接的液体管道，源源不断的注入补充液用以补充被排出的气体带走的液体。

2BE1水环真空泵独特结构设计：沃尔姆2BE1系列液环真空泵的排气系统采用独特的聚四氟乙烯阀板结构(原水环泵为球阀结构)。阀板覆盖在平圆盘外侧的排气孔上，并由另一侧的不锈钢挡板定位，此阀板随入口压力的变化而改变其弯曲程度，使得泵送介质在达到入口压力时即可排出泵外。该结构避免了真空系统中的过压缩，可以自动调整排气面积降低能量的消耗，从而达到*佳的运行效率。

2BE1水环真空泵的优点：2BE1系列水环泵为单级单作用结构形式，具有结构简单，维修方便，运行可靠，高效节能等优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有技术先进、真空度高、功耗低、运行可靠等显著优点，是其理想替代产品。

2BE1液环真空泵特点

1、上置式汽水分离器设计，节省空间有效降低噪音。

2、预留侧面的吸排气法兰安装简单方便。

3、轴承全部采用德国进口，稳定叶轮与圆盘间的间隙，确保叶轮准确定位，及设备运转过程中的高稳定性和持续性。

4、轴套采用高铬不锈钢制作，提高使用寿命。

5、电泵带轮带涨套，执行出口标准。

6、泵体选材多样，高精度数控加工。

7、铸件按照出口标准制造，全部采用树脂砂铸造，退火处理。

8、叶轮材质全部采用球墨铸铁铸造或钢板焊接，然后高温固熔处理。保证了2BE1液环式真空泵叶轮在各种恶劣工况下的稳定性，提高了2BE1水环式真空泵的使用寿命。

9、机械密封(选配件)全部采用进口件。

10、液环式真空泵零部件可与国外进口设备同型号产品零部件1：1互换。

11、水环泵的供货范围可根据客户要求灵活选择

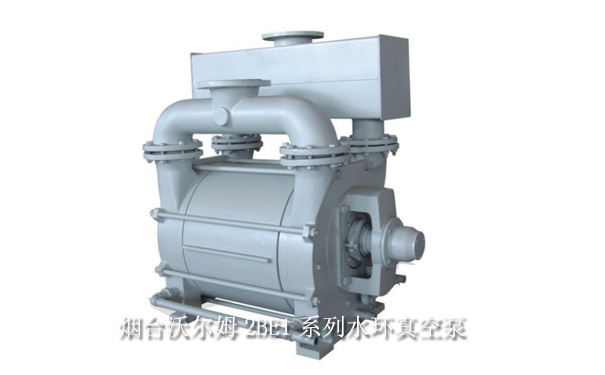

2BE1水环真空泵-山东水环真空泵生产厂家
