水环式真空泵的构造特点是泵轴上安装了对于圆柱形泵壳偏心的星形叶轮。启动前，向泵内注入规定高度的水。水环式真空泵工作原理是：当叶轮旋时，由于离心力的作用将水甩至泵体四壁，形成一个和转轴同心的水环，水环上部的内表面与轮壳相切，水环下半部的内表面则与轮壳形成了一个气室，这个气室的容积在右半部是递增的，在前半圈中随着轮壳与水环间容积的增加而形成真空，因此空气通过抽水管及真空泵泵壳端盖上月牙形的进气口被吸入真空泵内;在后半圈中，随着轮壳与水环间容积的减少而空气被压缩，经过泵壳端盖上另一个月牙形排气口被排出。叶轮不断地旋转，水环式真空泵就能把空气抽走。

水环真空泵

水环真空泵(简称水环泵)是一种粗真空泵，水环真空泵内装有带固定叶片的偏心转子，是将水(液体)抛向定子壁，水(液体)形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。

它所能获得的极限真空为2000~4000Pa，与真空泵组成机组真空度可达1~600Pa。串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2105Pa表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，

此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

水环真空泵工作原理 / 液环式真空泵工作原理

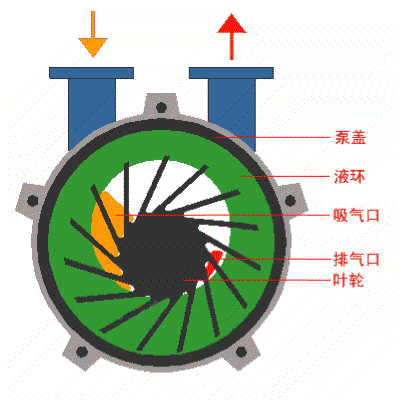

如图：在泵体中装有适量的水作为工作液。

当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0为起点，那么叶轮在旋转前180时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩;当小腔与排气口相通时，气体便被排出泵外。

综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

☆参考文献：

百度百科：水环真空泵 / 水环式真空泵
